Technická data

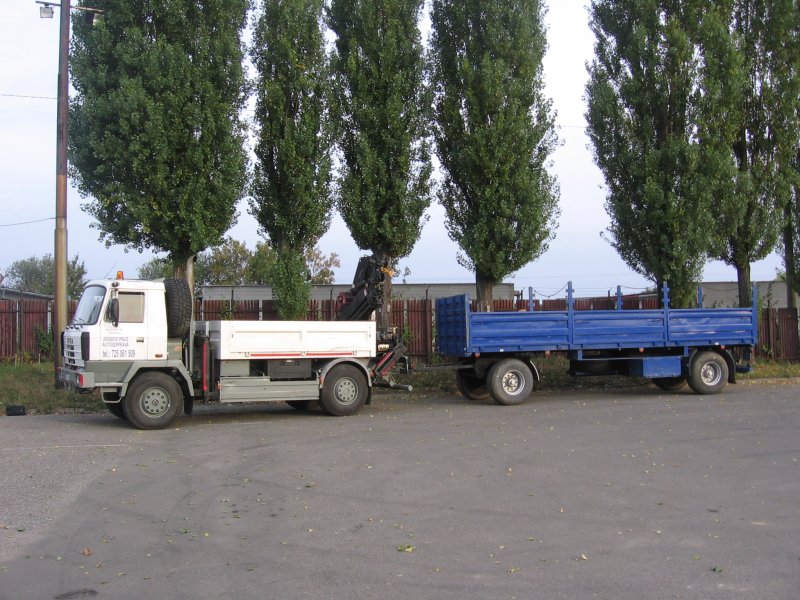

Tatra T815-250R41 19 230 4x4.1 valník







Spojovací zařízení - samočinný závěs průměr 50 mm.

Vozidlo splňuje normu EUR2.

Barva                                                                                           bílá

Počet míst k sezení                                                                2 + 1

Motor
Typ                                                                                              T3B-928-50
Max. výkon                                                                                 230/1800 ( kW)/ot (min)
Zdvih. objem                                                                            12.667 cm3

Rozměry
Délka                                                                                           7.670 mm
Šířka                                                                                           2.550 mm
Výška                                                                                           3.515 mm
Rozvor                                                                                         4.090 mm

Nejnižší průjezdná výška                                                              3.400 mm
( snížení na zadních vzduchových vacích )

Délka a šířka ložné plochy valníku                                        3.420 x 2.460 mm
Výška ložné plochy od vozovky                                             1.550 mm

Váhy
Provozní hmotnost                                                                    13.338 kg
Užitečná hmotnost                                                                      3.500 kg
Celková hmotnost                                                                     18.000 kg
Celková hmotnost jízdní soupravy                                            42.000 kg



HIAB 288-8 nakládací hydraulický jeřáb




Diagram zatížení ve vodorovném vyložení









Maximální vodorovné vyložení hydraulického ramene / nosnost          22 m / 600 kg
Maximální svislé vyložení hydraulického ramene / nosnost                  26 m / 600 kg
Minimální vyložení hydraulického ramene / nosnost                            2,5 m / 9.100 kg
Maximální svislé vyložení navijáku / nosnost                                        26 m / 600 kg
Minimální vyložení navijáku / nosnost                                                   2,5m / 2.200 kg
Dosah dálkového rádiového ovládání                                                    50 m


Tatra T815-20R25 28 270 6x6.2 valník

Spojovací zařízení - samočinný závěs průměr 50 mm.

Vozidlo splňuje normu EUR3.

Barva                                                                                           bílá

Počet míst k sezení                                                                2

Motor
Typ                                                                                              T3C-928-80/451
Max. výkon                                                                                 270/1800 ( kW)/ot (min)
Zdvih. objem                                                                            12.667 cm3

Rozměry
Délka                                                                                           8.800 mm
Šířka                                                                                           2.550 mm
Výška                                                                                           3.800 mm
Rozvor                                                                                         4.500 + 1320 mm

Délka a šířka ložné plochy valníku                                        6.180 x 2.470 mm
Výška ložné plochy od vozovky                                             1.350 mm

Váhy
Provozní hmotnost                                                                    15.200 kg
         Užitečná hmotnost                                                                      10.800 kg
Celková hmotnost                                                                     26.000 kg
Celková hmotnost jízdní soupravy                                               46.000 kg

Maximální vodorovné vyložení hydraulického ramene / nosnost          16 m / 830 kg
Maximální svislé vyložení hydraulického ramene / nosnost                  18 m / 600 kg
Minimální vyložení hydraulického ramene / nosnost                            2,5 m / 6.500 kg
Maximální svislé vyložení navijáku / nosnost                                        18 m / 600 kg
Minimální vyložení navijáku / nosnost                                                   2,5m / 1.800 kg
Dosah dálkového rádiového ovládání                                                    50 m

Diagram zatížení ve vodorovném vyložení


Montážní plošina MPHR 250



Maximální pracovní výška                                                        25,5 m
Maximální vodorovný dosah ( od osy HR )                                 22 m
Užitečná nosnost                                                                      250 kg
Hmotnost montážní plošiny                                                      140 kg
Délka a šířka montážní plošiny                                        109 x 60 cm

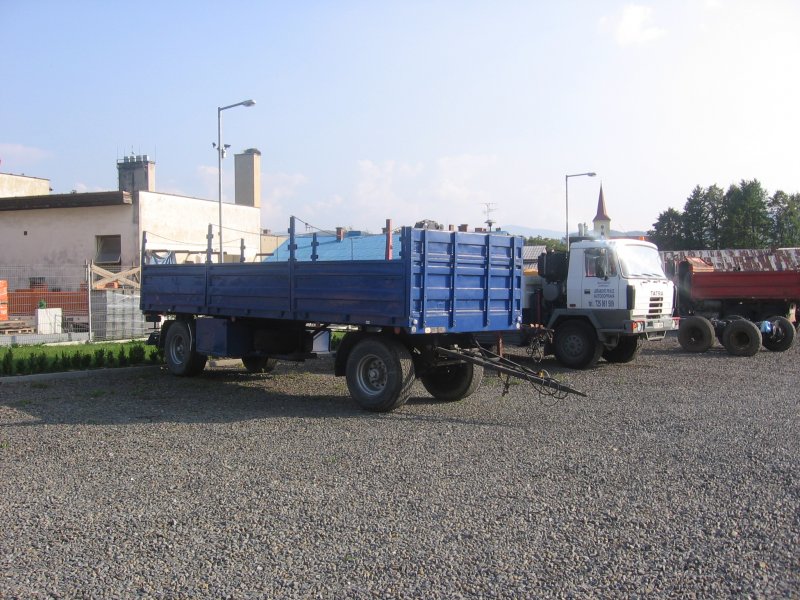

Přívěs valníkový 13t


Typ                                                                                             BSS 20.15 L
Barva                                                                                           modrá

Váhy
Provozní hmotnost                                                                   5.000 kg
Užitečná hmotnost                                                                 13.000 kg
Celková hmotnost                                                                  18.000 kg

Rozměry
Délka                                                                                           9.690 mm
Šířka                                                                                           2.500 mm
Výška                                                                                           2.250 mm
Rozvor                                                                                         5.450 mm
Délka a šířka ložné plochy přívěsu                                      7.800 x 2.420 mm
Výška ložné plochy od vozovky                                             1.550 mm






Přívěs valníkový 6,5t

Typ                                                                                             PV-PN-03-V
Barva                                                                                           černá

Váhy
Provozní hmotnost                                                                   3.000 kg
Užitečná hmotnost                                                                    6.500 kg
Celková hmotnost                                                                     9.500 kg

Rozměry
Délka                                                                                           8.200 mm
Šířka                                                                                            2.500 mm
Výška                                                                                           1.600 mm
Rozvor                                                                                         4.400 mm
Délka a šířka ložné plochy přívěsu                                      6.100 x 2.450 mm
Výška ložné plochy od vozovky                                             1.000 mm

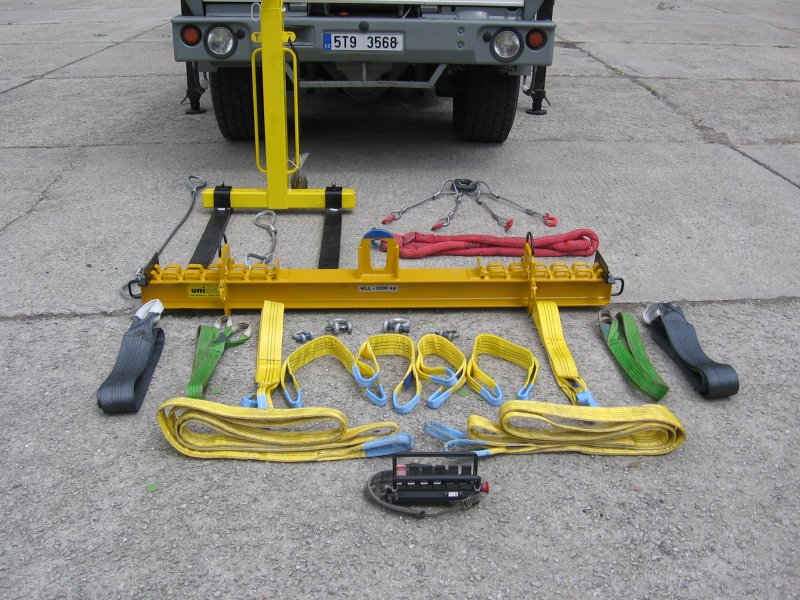

EURO závěs - paletové vidle ( s automatickým vyvažovacím systémem )




Typ                                                                                                 TKG 1,5 VHS
Nosnost                                                                                         1.500 kg
Ložná délka vidlí                                                                          1.000 mm
Šířka a výška vidlí                                                                   100 - 40 mm
Nastavitelné rozpětí                                                              350 - 900 mm
Užitná výška                                                                    1.650 - 2.350 mm
Výška nákladu                                                                 1.300 - 2.000 mm
Hmotnost                                                                                          148 kg



Jeřábová traverza - stavitelná, jednoduchá

Typ                                                                                                 JTS2 3001/2-1
Nosnost                                                                                        3.000 kg
Maximální rozpětí                                                                        2.000 mm
Minimální rozpětí                                                                         1.000 mm
Nadvýšení háku                                                                              280 mm
Hmotnost                                                                                            90 kg
